ポテンショメータ無接触式(磁気抵抗素⼦)回転⾓度センサ
CP36Uシリーズ
製品特徴
電流出力に対応した汎用性の高い無接触式回転角度センサ。長距離伝送向きの電流出力を採用し、計装業界を中心に採用いただいています。オプションの調整用スイッチユニットによる出力調整機能も有し、お客様にて調整いただける範囲が広い製品です。
データダウンロード
CADデータ・PDFカタログ
規格表
| 項目 | 調整機能なし | 調整機能あり | |||
|---|---|---|---|---|---|
| 製品形名 | CP36USx-360-A | CP36USx-270-A | CP36USx-180-A | CP36USx-090-A | CP36USx-Z0x-A |
| 有効電気角 | 360° | 270° | 180° | 90° | 360 ~ 18° |
| 精度 ( 絶対直線性) | ±0.2%FS | ±0.3%FS | ±0.5%FS | ±0.2%FS(FS=360°) | |
| 印加電圧 | 24±8 VDC | ||||
| 出力範囲 | 4 ~ 20 mA | Resettable (4±1 mA, 20±1 mA, CW, CCW) | |||
| 負荷抵抗 | 600 Ω max. (Vin = 24 VDC) | ||||
| 使用温度範囲 | – 40 ~ + 85 ℃ | ||||
| 保存温度範囲 | – 40 ~ + 105 ℃ | ||||
| 温度ドリフト | ±1.5° | ±1.0° | ±1.5° (F.S.=360°) | ||
| 保護等級 | IP50 / IP67 ( 電線部を除く)、スイッチユニット部:IP54 | ||||
| 外径 | φ36 mm | ||||
| シャフト径 | φ6 mm | ||||
注記: 上記製品形名のx は、0 または1 が該当します。
スイッチユニットを使用し、使用角度範囲の調整を行った場合、設定された角度によって、精度・分解能が下表のように低下します。
| 有効電気角 | 精度 | 分解能 | ||
|---|---|---|---|---|
| FS=360 ° | 0.2%FS | 約12bit | ||
| FS ≥ 180° | 0.3%FS | 約12bit | ||
| FS ≥ 90° | 0.5%FS | 約12bit | ||
| FS ≥ 45° | 0.9%FS | 約11bit | ||
| FS ≥ 30° | 1.3%FS | 約10bit | ||
| FS ≥ 18° | 2.1%FS | 約9bit | ||

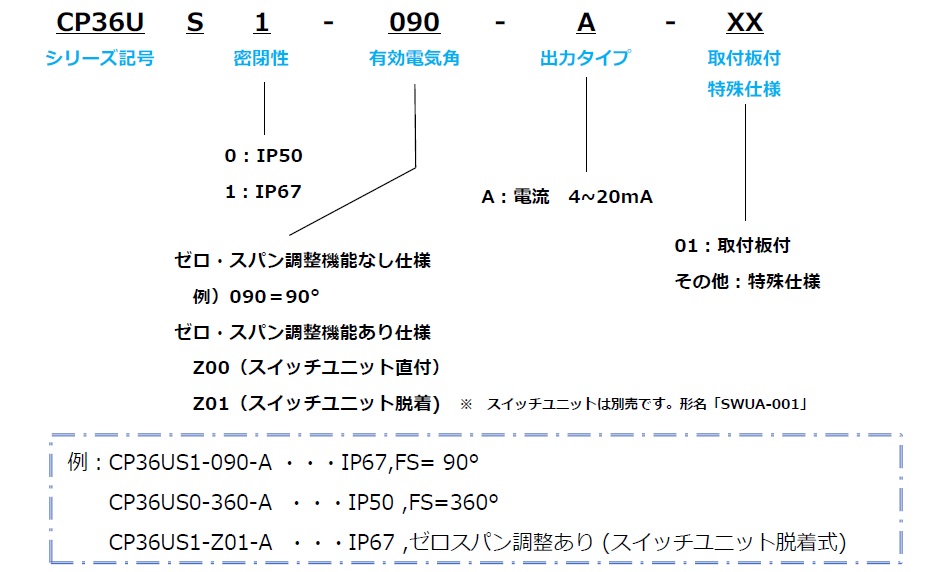

型式表示
| CP36U | S | 1 – | 090 – | A – | XX |
|---|---|---|---|---|---|
シリーズ名 | 保護等級 0: IP50 1: IP67 | 有効電気角 ゼロ・スパン調整機能なし仕様- 例*) 090 =90° ゼロ・スパン調整機能あり仕様 – Z00 ( スイッチユニット直付) Z01 ( スイッチユニット脱着) | 出力タイプ A: 電流4 ∼ 20mA | 取付板付特殊仕様 01: 取付板付 |
*例
CP36US1-090-A —— IP67 , FS= 90°
CP36US0-360-A —— IP50 , FS=360°
CP36US1-Z01-A —— IP67 , w / ゼロスパン調整付き（取り外し可能なASWユニット）
※調整用スイッチユニットは別売です。 形名 : [SWUA-001]
カスタム対応事例
お客様のニーズに合わせて少量からカスタム対応いたします。
用途例
- バルブポジショナー・流量計の開度位置検出
- 油面計のフロート位置検出
- フィルム製造装置：巻取り巻出し装置のダンサロール制御
- ドリルジャンボのアーム角度検出
