ポテンショメータ接触式(コンダクティブ・プラスチック抵抗素⼦)回転⾓度センサ

CP-45Fシリーズ

  • ~直径45mm
  • 2出力
360度回転することが
できます。
製品特徴
高精度で信頼性が高く、耐久性に優れた接触式回転⾓度センサ。2出力対応、防塵防滴仕様もラインナップしており、業界を選ばず様々な用途で精度高くご使用いただけます。

データダウンロード

CADデータ・PDFカタログ
製品資料
製品特徴
導入事例
型式選定
CPP-45(旧)・CP-45F(新)仕様比較資料
コンダクティブ・プラスティック製品(Green Pot)について
センサアプリケーション一覧表
型名
型名説明画像

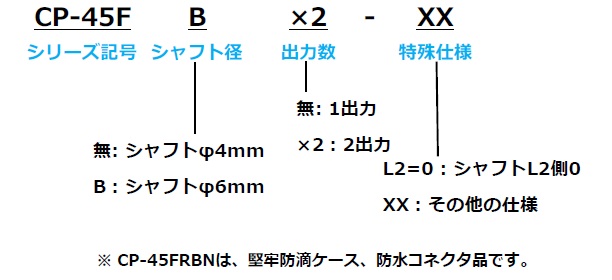

カスタム対応事例
【カスタム対応事例】
・シャフトL2側0mm(スリワリ付)
規格表
型名CP-45FCP-45FBCP-45FRBN
全抵抗値[kΩ]0.5k、1k、2k、5k、10k、20kΩ
有効電気角[°]350°
単独直線性±0.1%FS
定格電力3W/70℃
外径[mm]φ45φ45φ87
シャフト径[mm]φ4φ6φ6
用途例
  • 自動操舵:操舵角度の制御
  • 車両試験機:ハンドル回転角度の測定
  • クレーン・高所作業車:旋回角度の制御
  • CTスキャン:断層面傾斜の制御
  • 電気機関車:速度調節レバーの制御
  • 風力発電機:風向・プロペラ角の制御
