ポテンショメータ接触式(コンダクティブ・プラスチック抵抗素⼦)回転⾓度センサ
CP-45Fシリーズ
製品特徴
高精度で信頼性が高く、耐久性に優れた接触式回転⾓度センサ。2出力対応、防塵防滴仕様もラインナップしており、業界を選ばず様々な用途で精度高くご使用いただけます。
ご購入はこちらから
データダウンロード
CADデータ・PDFカタログ
製品資料

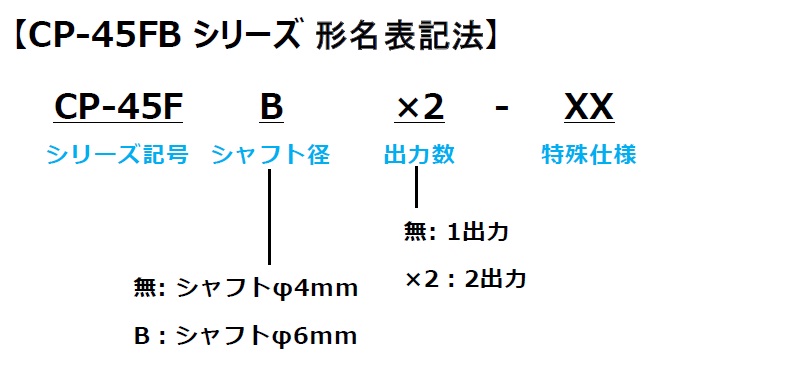

型名
カスタム対応事例
【カスタム対応事例】・シャフトL2側0mm（スリワリ付）
規格表
| 型名 | CP-45F | CP-45FB | CP-45FRBN |
| 全抵抗値[kΩ] | 0.5k、1k、2k、5k、10k、20kΩ | ||
| 有効電気角[°] | 350° | ||
| 単独直線性 | ±0.1%FS | ||
| 定格電力 | 3W／70℃ | ||
| 外径[mm] | φ45 | φ45 | φ87 |
| シャフト径[mm] | φ4 | φ6 | φ6 |
用途例
- 自動操舵：操舵角度の制御
- 車両試験機：ハンドル回転角度の測定
- クレーン・高所作業車：旋回角度の制御
- ＣＴスキャン：断層面傾斜の制御
- 電気機関車：速度調節レバーの制御
- 風力発電機：風向・プロペラ角の制御
