ポテンショメータ無接触式(ホールIC)回転⾓度センサ

CP-1HXシリーズ

  • ~直径22mm
  • 有効電気角360°
  • 2出力
  • 防滴
製品特徴
非常に小型かつシャフト部をセパレート可能な無接触式回転角度センサ。あらゆる使用環境に対応可能なコンパクト性と、セパレートできるシャフト部によりあらゆる仕様にマッチしやすい製品です。アナログのみならずデジタル出力(PWM)にも対応しております。
ご購入はこちらから

データダウンロード

CADデータ・PDFカタログ
製品資料
製品特徴 / 導入事例 / 製品仕様
Hall素子製品(Orange Pot)について
センサアプリケーション一覧表

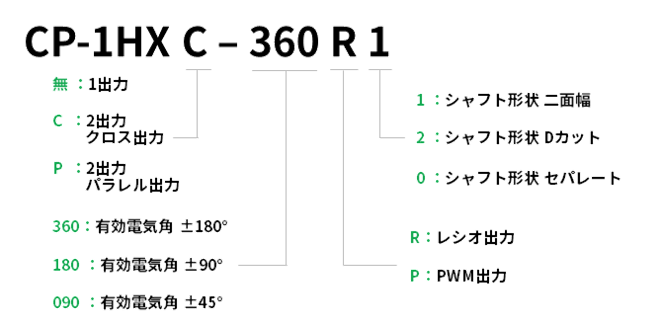

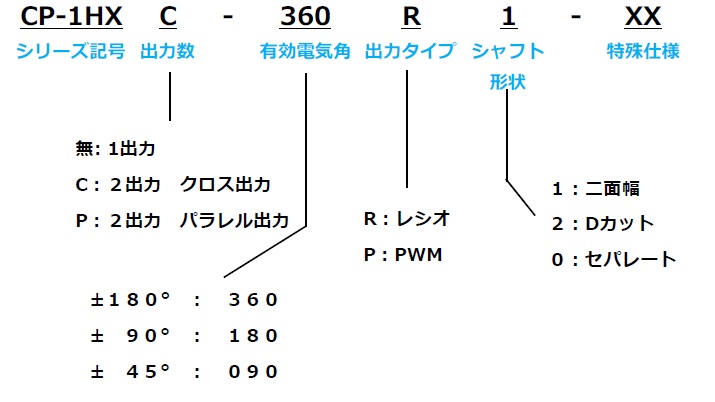

型名
型名説明画像
カスタム対応事例
【カスタム対応事例】
・有効電気角:±25~180°間で選択可
・出力逆特性(シャフト回転CWで出力減少する仕様)
規格表
型名CP-1HX-xxRxCP-1HX-xxPx
有効電気角[°]±180
絶対直線性±2%FS
印加電圧DC5V
出力レシオPWM
外形[mm] 14×18×4.4
シャフト[mm]Φ6
用途例
  • ジョイスティック:操作角度の制御
  • バルブポジショナ:バルブ開度の制御
