ポテンショメータ接触式(コンダクティブ・プラスチック抵抗素⼦)直線変位センサ

LP-10Fシリーズ

  • ストローク10～49mm
360度回転することが
できます。
製品特徴
ローコストながら高精度な接触式直線変位センサ。リターンスプリング付きも選択可能なため、センサ側にて原点復帰のアシストが可能な製品です。
mailお見積り・お問い合わせはこちら
ご購入はこちらから
データダウンロード
型名
規格表
用途例

データダウンロード

CADデータ・PDFカタログ
データダウンロード
製品資料
PDF
コンダクティブ・プラスティック製品（Green Pot）について
PDF
センサアプリケーション一覧表
型名

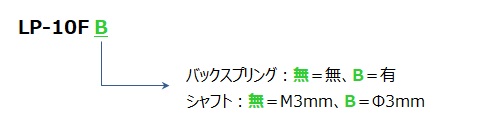

型名説明画像
カスタム対応事例
【カスタム対応事例】
お客様のニーズに合わせて少量からカスタム対応いたします。
各種仕様やカスタムのご質問はこちら
規格表
型名LP-10F
全抵抗値[kΩ]1
有効ストローク[mm]10
単独直線性±1%FS
定格電力0.3W／50℃
外形[mm]24×20
シャフト形状M3



用途例
  • 牽引器：牽引ストロークの制御
  • 転轍機：ポイントストロークの制御
  • 板金加工機械：ペダルストロークの制御
  • 引張試験機：アンカーボルト変位量の制御
